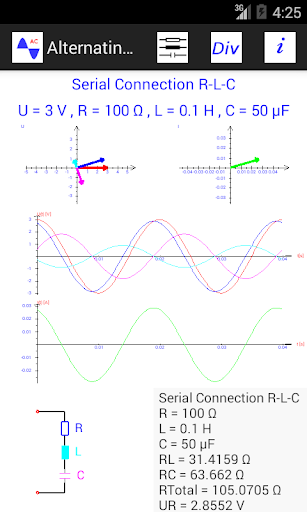

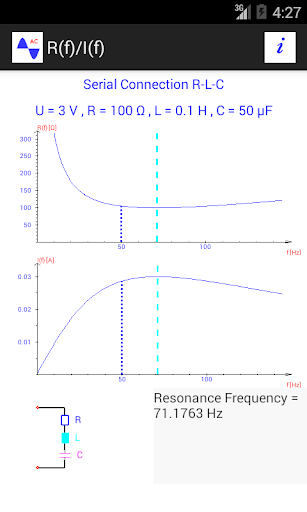

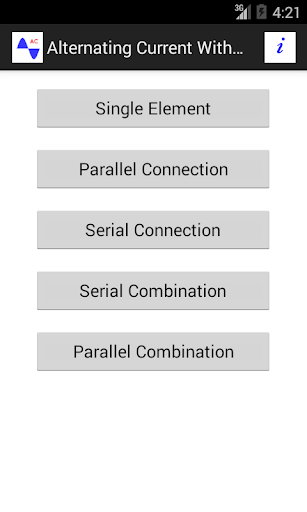

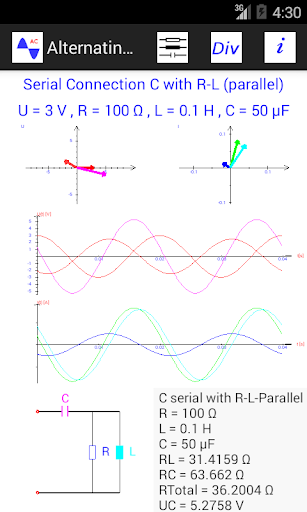

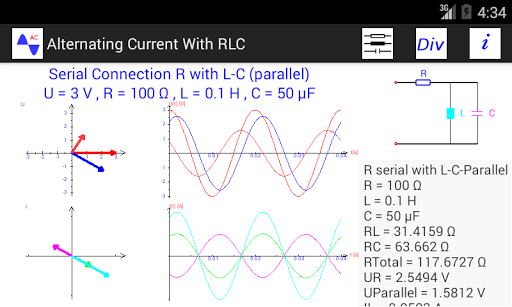

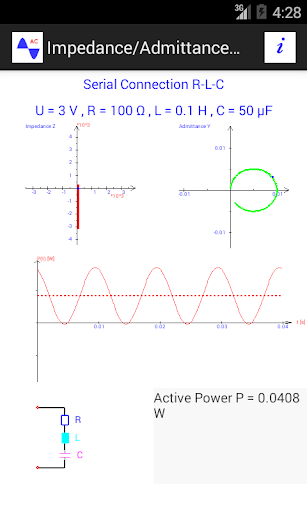

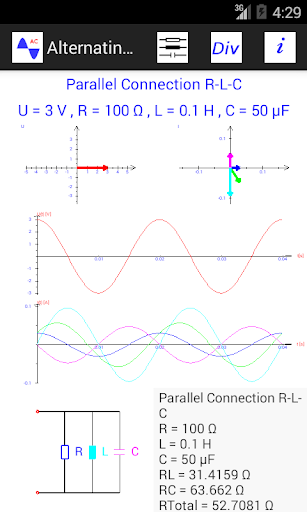

R-L-C、バージョン1の交流 プログラム「RLCと交互 - オンライン・クロック」は、抵抗、コンデンサ、インダクタを使用して回路の電流と電圧の相互関係を視覚化するように設計されています。総電圧は余弦状であると仮定されます。主な焦点は、グラフィカルな表現と計算上です。次のビューには、プログラムの一部です： 回路を示すグラフ 電圧と電流のベクトル図 すべての部分の電圧を含むU（t）は-diagram すべての部分の電流を含むI（t）は-diagram 電力P（t）の-diagram 周波数の関数としてインピーダンスの絶対値を示す-diagram R（F） 周波数の関数としての電流の絶対値を示す-diagram I（F） インピーダンスとアドミタンスの周波数応答軌跡 あなたは、回路の21種類から選ぶことができます。これらの中でも、単一の要素、パラレルおよびシリアル接続だけでなく、要素の直列または並列の組み合わせがあります。 回路の種類ごとにヘルプ画面が選択された回路に対応する数学的計算の基礎を示す、があります。 あなたは、ダイアログウィンドウ内のすべての回路素子の大きさを変更することができます。 さらに、可視化目的のために、時間的に電気ベクトルの位置をシミュレーション、アニメーションを開始することができます。ベクトル図のベクトルが回転しながら、時間の実際の位置を示すU（t）およびI（t）は図中の縦線があります。 メインメニュー： 接続メニューの種類    単一元素    並列接続    シリアル接続    並列の組み合わせ    シリアルの組み合わせ   メニューその他：    ロードファイル    ファイルを保存    新しいデータ    R（F）/ I（F）-View    図P（t）は    アニメーションの開始    ストップアニメーション    終了アニメーション    エクスポートグラフィック
